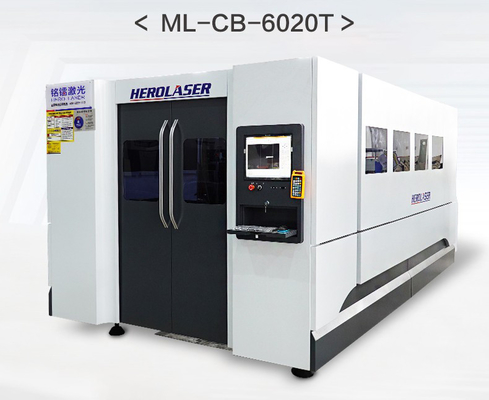

Große Breiten-Industrie-Laser-Schneidemaschine für schneidenes volles beigelegtes Europa-Laser-Schneider CER Metallplattenzertifikat
Produktdetails
| Modell | ML-CB-6020T | Produktname | Faser-Laser-Schneidemaschine der hohen Leistung |
|---|---|---|---|
| Schnittbereich | 6000*2000mm | Laser-Energie | 1000W | 10000W |
| Garantie | 2 Jahre für Lasersender | Steuer-Software | Cypcut, Lasercut |
| Grafisches Format stützte sich | DXF, AI, PLT, DWG | Cnc oder nicht | Ja |
| Kühlbetrieb | Wasserkühlung | ||
| Hervorheben | Faser-Laser-Schneidemaschine des Blech-380V,Purple Horn-Blech-Faser-Laser-Schneidemaschine,Purple Horn-Blech-Laser-Schneider |
||
Produkt-Beschreibung
Vorbildliches Features:

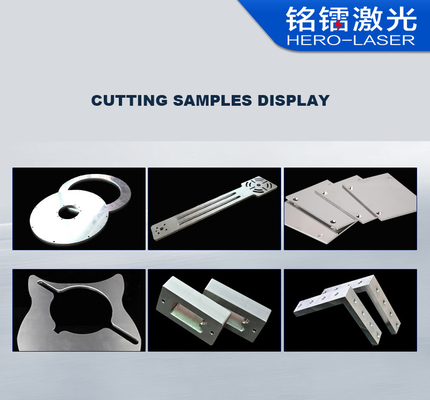

- Kann alle Arten Grafiken auf planiform Platten schneiden.

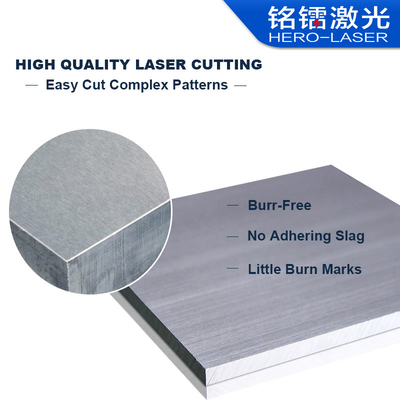

- Hohe Präzision, schnelle Geschwindigkeit, schmale Ausschnittnaht, minimaler Hitzeeinwirkungsbereich, glatte Schnittoberfläche ohne Grate.
- Der Laser-Ausschnittkopf berührt nicht die Oberfläche des Materials und verkratzt nicht das Werkstück.
- Schmaler dünner Kerf, kleine Hitze-betroffene Zone, minimale lokale Deformation des Werkstückes, keine mechanische Deformation.
- Gute Verarbeitungsflexibilität, kann alle mögliche Grafiken verarbeiten.
- Es kann Stahlplatte, Platte der Edelstahl-, Aluminiumlegierung, harte Legierung und andere harte Materialien ohne Deformation schneiden.
- Die parallele Austauschplattform wird benutzt, um den Austausch innerhalb 20 Sekunden abzuschließen, der erheblich verbessert
Verarbeitung von Leistungsfähigkeit.
- Leistungsaufnahme der geringen Energie, kein erfordertes Reaktionsgas, Druckluft wird als zusätzliches Gas für Laser-Ausschnitt benutzt.
Vorbildliches Profile:

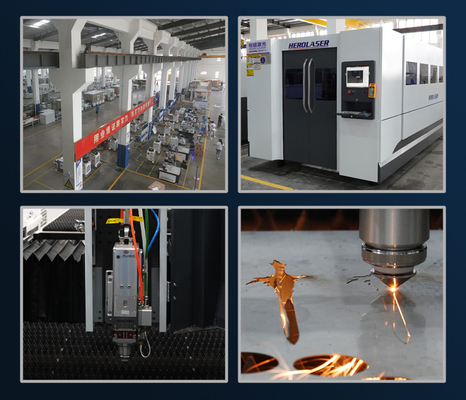

6020 Reihe die Laser-Schneidemaschine ist eine Faserlaser-Schneidemaschine mit modernem strukturellem Entwurf und ein ausgezeichnet
Werkzeugmaschinenleistung. Sie benutzt einen Weltklasse- CNC-System- und -faserlaser. Die Bock-doppelantriebsstruktur wird aufgetragen,
und die integrale geschweißte Basis wird angenommen. Sie nimmt eine Zahnstangentriebgetriebestruktur mit schneller Geschwindigkeit, hohe Genauigkeit an,
und einmaliges Schneiden und Umformung ohne folgendes zu verarbeiten. Verbessern Sie erheblich die Verarbeitung von Leistungsfähigkeit; sichtbarer Plan,
naher Sitz, Rettungsmaterialien. Neue Technologie kann die Geschwindigkeit der Entwicklung neuer Produkte Ihre Firma erhöhen und
decken Sie Ihre Ausrüstungsinvestitionenkosten so bald wie möglich.
Maschinen-Parameter:
| S/N | Name | Modell | Anmerkungen |
| 1 | Faser-Laser-Schneidemaschine der hohen Leistung | ML-CB-6020T | Purple Horn |
| 2 | Numerisches Kontrollsystem | CypCut | Shanghai Bochu |
| 3 | Servo-Antrieb | Fuji | Japan |
| 4 | Reduzierer | Modoli | Frankreich |
| 5 | X, Y-Achsengestell | YYC | Taiwan China |
| 6 | Z-AchsenLeitspindel | HIWIN | Taiwan China |
| 7 | Lineare Führungsschiene | HIWIN | Taiwan China |
| 8 | Laser | MAX/RECI/IPG | China/deutsches |
| 9 | Ausschnittkopf | Fischadler | China |
| 10 | Abkühlen-Wassermaschine | Teyu | China |
| 11 | Pneumatische Komponenten | SMC (oder Äquivalent) | Japan |
| 12 | Elektrische Komponenten | Schneider (oder Äquivalent) | Frankreich |
Technische Spezifikationen:
| S/N | Spezifikationen | Anmerkungen | |
| 1 |
Verarbeitung des Formats (L * W) |
6000*2000mm | |
| 2 | X-Achsenanschlag | 2010mm | |
| 3 | Reisec$y-achse | 6010mm | |
| 4 | Z-Achsenanschlag | 90mm | |
| 5 | Positionierung von Genauigkeit von x-/y-Achse | ±0.05mm/m | |
| 6 | X / Y-Achsenwiederholung, die Genauigkeit in Position bringt | ±0.03mm | |
| 7 | Beschleunigung der untätigen Operation | 1.0G | |
| 8 | Verarbeitung von Beschleunigung | 0.5-1.0G | |
| 9 | Synthesegeschwindigkeit von x-/y-Achse | 90m/min | |
| 10 | Maschinengewicht | Über 5000KG | Beziehen Sie sich das auf tatsächliche Produkt |
| 11 | Höchstlast der Werkzeugmaschine | 1000KG | |
| 12 | Bodenfläche der ganzen Maschine | 15000*3100*2200mm | Beziehen Sie sich das auf tatsächliche Produkt |
| 13 | Spannungsfrequenz | 5es-adrig dreiphasig380V 50Hz | |
| 14 | Kühlbetrieb | Wassererkühlung | |
| 15 | Stützgrafisches Format | PLT, DXF, etc. | Bis zum Operationssystem |
Schneidvorgang-Parameter
Es gibt die Unterschiede wegen der verschiedenen Arten des Ausschnittkopfes und des Lasers. 1500W als Beispiel nehmend, sind die folgenden Parameter als Referenz nur:
| S/N | Material | Stärke (Millimeter) | Geschwindigkeit (m/min) | Zusätzliches Gas |
| 1 | Edelstahl | 1 | 35-45 | HP-N2 |
| 2 | Edelstahl | 2 | 12-18 | HP-N2 |
| 3 | Edelstahl | 3 | 4.5-5.5 | HP-N2 |
| 4 | Edelstahl | 4 | 2.5-3.5 | HP-N2 |
| 5 | Edelstahl | 5 | 1.5-2.0 | HP-N2 |
| 6 | Edelstahl | 6 | 0.8-0.9 | HP-N2 |
| 7 | Edelstahl | 8 | 0.2-0.3 | HP-N2 |
| 8 | Kohlenstoffstahl | 1 | 16-20 | O2 |
| 9 | Kohlenstoffstahl | 2 | 7.8-8.3 | O2 |
| 10 | Kohlenstoffstahl | 3 | 4.6-5.2 | O2 |
| 11 | Kohlenstoffstahl | 4 | 2.5-3.0 | O2 |
| 12 | Kohlenstoffstahl | 5 | 2.0-2.5 | O2 |
| 13 | Kohlenstoffstahl | 6 | 1.7-2.0 | O2 |
| 14 | Kohlenstoffstahl | 8 | 1.2-1.5 | O2 |
| 15 | Kohlenstoffstahl | 10 | 1.0-1.2 | O2 |
| 16 | Kohlenstoffstahl | 12 | 0.8-0.9 | O2 |
| 17 | Kohlenstoffstahl | 16 | 0.5-0.7 | O2 |
| 18 | Aluminium | 1 | 23-35 | HP-N2 |
| 19 | Aluminium | 2 | 7.5-9 | HP-N2 |
| 20 | Aluminium | 3 | 4-5 | HP-N2 |
| 21 | Aluminium | 4 | 2-2.5 | HP-N2 |
| 22 | Aluminium | 5 | 0.9-1.3 | HP-N2 |
| 23 | Aluminium | 6 | 0.5-0.7 | HP-N2 |
| 24 | Aluminium | 8 | 0.2-0.25 | HP-N2 |
